耐食機器 Ceramic Pump & Vacuum Pump

ケミフローバルブ

特徴

一体成形品 接液部分はすべて、フッ素樹脂が一体成形にてライニングされています。従って、溶接、溶着部がないため、ライニングの信頼性があります。
厚肉ライニング ライニング材は厚肉で、かつ金属アーマーに機械的に結合されているため、耐浸透性、耐真空性が優れています。
高いシール性能 日本ガイシ独自の弁座・グランドシール機構により、シール性能に優れています。

製品シリーズ

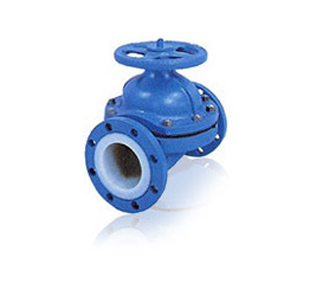

ケミフローダイヤフラムバルブ　VM-T型

  • VM-T型はタグタイルで鋳鉄製アーマーにPFAをライニングしたバルブで、耐食性と耐熱性が特に優れています。
  • ボンネット・ダイヤグラムは当社のVD型セラミックダイヤグラムバルブと共通になっており、消耗部品在庫が最少で済みます。
  • 水平装置の場合でも、バルブのステムを傾けて配管に取付けると、液溜りの少ない配管ラインとすることが可能です。

用途例

電子工業用薬液搬送ライン、医農薬製造プラントなどに使用

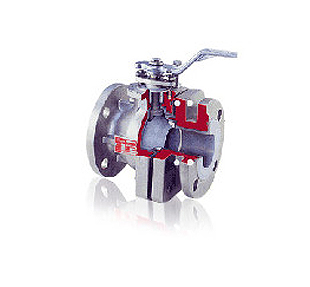

アトマックボールバルブ　VA型

  • VM-性能・信頼性・安全性に優れたFLOWSERVE社製のボールバルブです。
  • ライニング材はPFAを採用、十分な厚みを持ち、金属アーマーと機械的に結合されているため、耐浸透性・耐真空性に優れています。
  • 独自のフリーフローティングシステムにより、低圧から高圧まで優れたシール性を発揮します。
  • ボデーライニングがボール形状に沿って成形され液溜まりが少なく、ファインケミカルプラントに最適です。

用途例

石油化学プラント、医農薬合成プラントなど、高温・高圧・真空ラインに使用

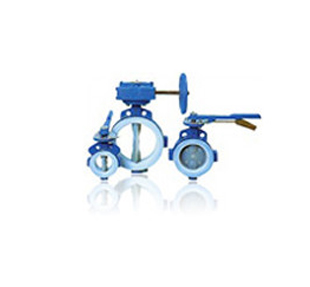

ケミフローバタフライバルブ　VS型

  • 口径200Aまでのコンパクトなバタフライバルブです。
  • 接液部はすべてフッ素樹脂PTFE、PFA製で耐食・耐熱性が優れています。
  • 独自のステムシールにより、シール性能に優れています。
  • 液溜まりがなく、またライニング樹脂からのイオン溶出がほとんどないため、清浄液ラインに威力を発揮します。

用途例

高純度薬液製造プラント、医農薬製造プラント、食品工業プラントなどに使用

ケミフローバタフライバルブ　VF型

  • 大口径腐食流体ラインには、バタフライバルブが最適です。
  • 接液部はすべてフッ素樹脂PTFE・PFAライニングで、抜群の耐食・耐熱性を有します。
  • 口径250Aから600Aまで品揃えし、空気式・電気式の自動弁も系列化しています。
  • 独自のステムシールにより、シール性能・耐久性に優れています。

用途例

電解プラントの塩水・ガスライン、鋼板表面処理プラント、化学繊維製造プラントなどの大口径ラインに使用
